Каркасно-щитовой дом своими руками: пошаговая инструкция по сборке

Строительство каркасно-щитового дома представляет собой пошаговую инструкцию по сборке отдельных элементов конструкции, которая сводится к повторению однотипных действий. Скорость возведения силами нескольких человек, имеющих детальный план и понимающих принципы данной работы, может составлять месяц или два. Возведение каркасно-щитового дома своими руками имеет ряд специфических преимуществ перед привлечением бригады профессиональных монтажников:

  • отсутствие дополнительных наценок на стройматериалы и работу;
  • возможность временного приостановления работ практически на любом этапе без выплаты неустоек;
  • минимальные затраты в сравнении со строительством из иных видов материалов.

Этапы строительства

Существует несколько методик сборки каркасного дома, среди которых наиболее подходящим для самостоятельной реализации является «канадская платформа». Особенностью этого способа является то, что на первом этапе строительства полностью возводятся полы, которые в дальнейшем служат опорным основанием для стенового и кровельного каркаса. Такая технология не требует привлечения на стройплощадку тяжелой техники и позволяет обойтись минимальным количеством рабочей силы.

Фундамент

Выбор типа фундамента производится на этапе проектирования дома и осуществляется с учетом геологической карты участка, предполагаемой массы здания, специфики расположения грунтовых вод, ветровых и снеговых нагрузок в конкретном регионе. Для каркасно-щитовых построек рекомендуются следующие типы оснований:

  • Свайный. В этом случае в качестве несущих элементов используются винтовые столбы промышленного производства, количество и диаметр которых выбираются в соответствии с габаритами строения, а установка в грунт может быть произведена своими силами посредством системы рычагов.
  • Столбчатый. В этом случае для изготовления опор используются закопанные асбоцементные трубы, внутрь которых заливается цемент.

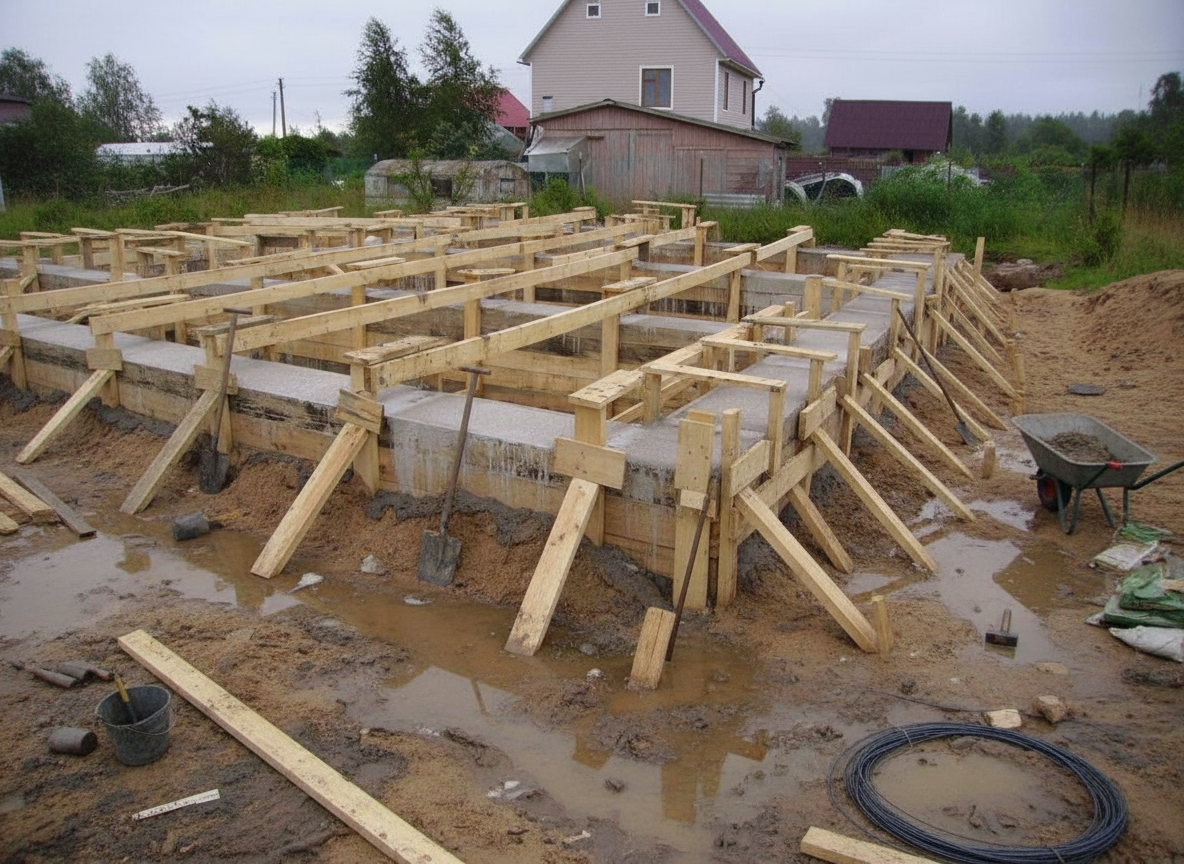

  • Ленточный. В этом случае фундамент организуется традиционным образом, с проведением земляных работ, установкой опалубки и послойной заливкой бетона. Единственным отличием будет являться уменьшенное заглубление, что обуславливается относительно малой массой здания.

На завершающем этапе работ производится гидроизоляция фундамента, которая может быть выполнена как рулонным, так и жидким материалом.

Полы

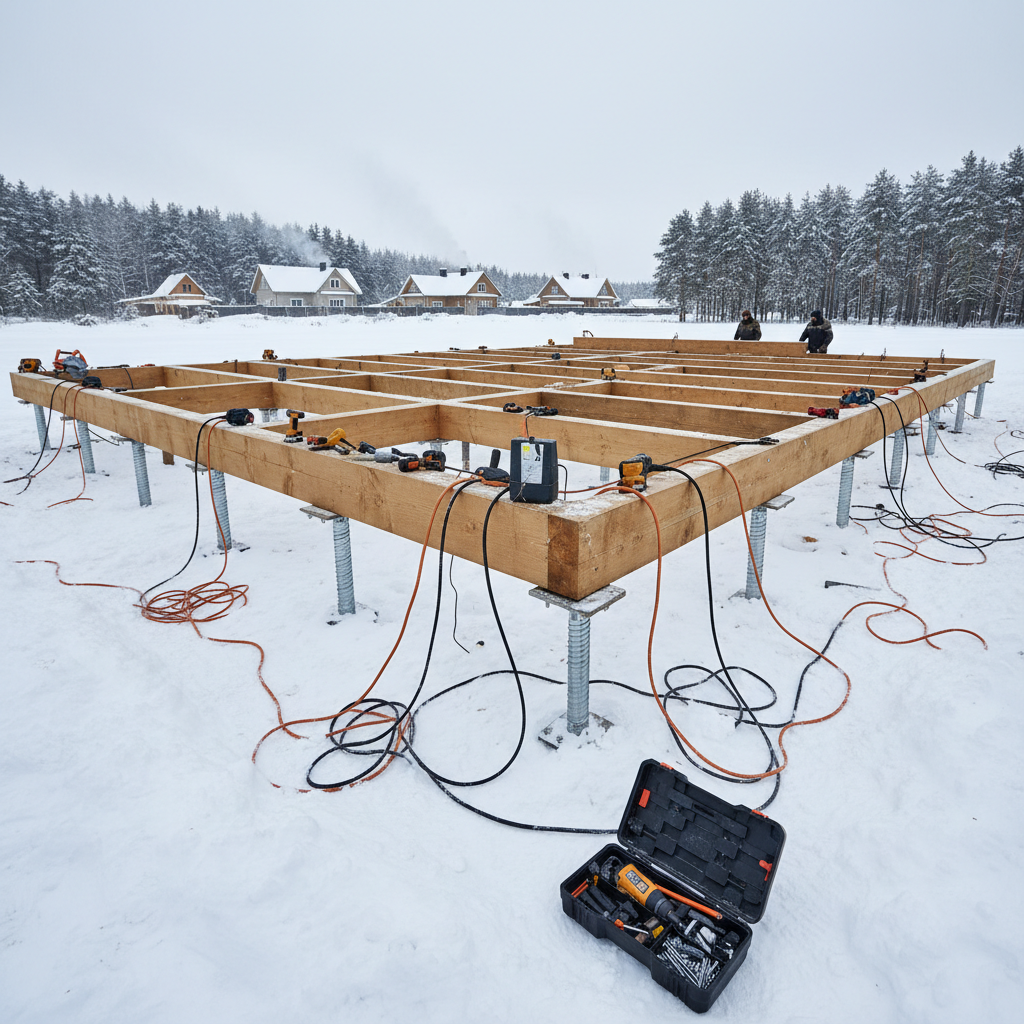

Каркасная технология подразумевает устройство двухслойной конструкции из несущего основания и непосредственно чернового настила. На первом этапе по периметру гидроизолированного фундамента укладывается лежень из доски или бруса, выравнивается по внешнему краю и закрепляется с помощью шпилек. После этого на него монтируется обвязка из установленных на ребро досок, к которой с шагом в 300 мм — 500 мм крепятся лаги для чернового пола, поверх которого будут размещены балки перекрытия. Между лагами укладываются слои утеплителя (плиты пенопласта или схожего с ним материала, не подверженного воздействию сырости). При этом стыки второго слоя (как торцевые, так и боковые) не должны совпадать со швами первого уровня, для чего листы материала укладываются «вразбежку».

При изготовлении своими руками чистового напольного настила наиболее сложной задачей является сплачивание шпунтованных досок. Для этого первый элемент укладывается пазом вплотную к стене, а следующий – обрезается по длине таким образом, чтобы его торец приходился на балку перекрытия. Предварительное соединение паза производится путем простукивания молотком крайней доски через деревянную прокладку, а окончательное – прогоном клиньев между доской и временной рейкой, набитой на балки на расстоянии ширины следующей доски.

Стены

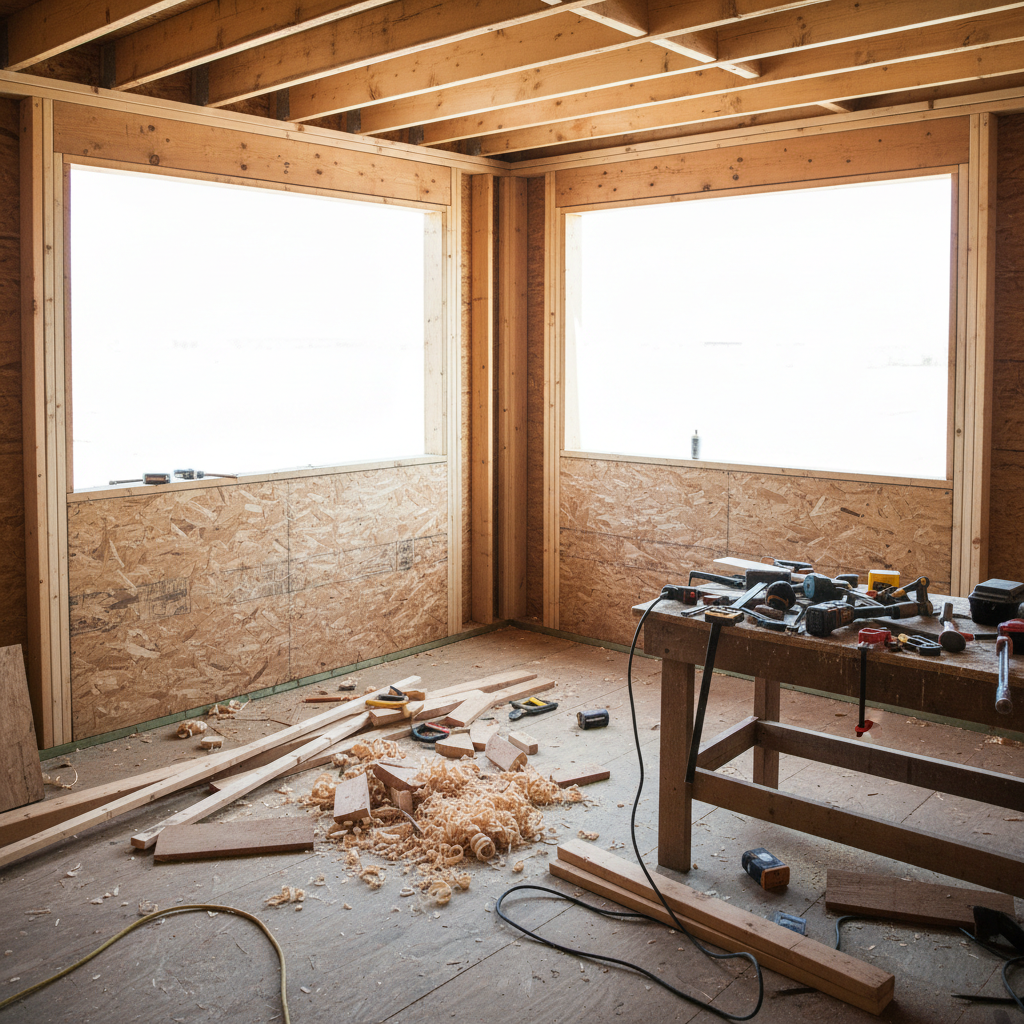

Технология возведения каркасных конструкций подразумевает два возможных способа реализации этого этапа. В первом случае стена или ее составные элементы собираются на полу до состояния готовой детали, которая в дальнейшем поднимается, выравнивается и закрепляется на обвязке фундамента. Во втором случае каркас стены собирается по месту согласно плану дома и пошаговым инструкциям по монтажу. Для самостоятельного строительства каркасно-щитового дома более подходящим будет второй вариант, при котором значительно проще соблюсти точность установки элементов при минимальном привлечении рабочей силы. Поднять целиком собранную стену, обшитую с лицевой стороны фанерой или OSB, может оказаться непосильной задачей для бригады из двух-трех человек.

Детальная сборка каркаса производится поэлементно, начиная с нижней обвязки, после которой монтируются угловые стойки, промежуточные распорки, мауэрлат и т.д. Такую работу будущий владелец способен выполнить своими силами или с помощью одного помощника.

Кровля

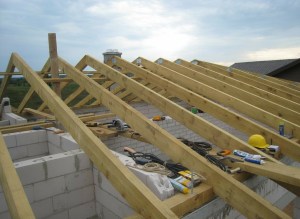

Самостоятельное изготовление кровельных деталей для каркасно-щитового дома является достаточно сложной задачей. Стропила должны быть выполнены по единому лекалу, а доски обрешетки – не иметь кривизны. Альтернативой является применение стропильных ферм промышленного производства, что также позволит и значительно ускорить процесс.

Технически, для каркасного дома может быть выбран любой тип кровли. Однако при строительстве своими руками необходимо не только соотнести сложность работы с собственными возможностями, но и сразу определиться с типом кровельного материала, под который выбирается соответствующий уклон скатов крыши:

  • 10° и более – для профилированных листов,
  • 12° и более – для битумной черепицы,
  • 12° – 60° – для асобцементного шифера,
  • 15° и более – для ондулина (увеличение уклона возможно при усилении обрешетки),
  • 20° и более – для металлочерепицы своими руками,
  • 20° – 60° — для полимерно-песчаной черепицы,
  • 25° – 60° — для керамической черепицы.

Утепление

Наиболее распространенным и экологичным видом утеплителя в сфере каркасного домостроения является минеральная (базальтовая) вата, которая производится как в виде рулонного материала, так и в форм-факторе готовых матов различной плотности. При проведении работ своими силами проще использовать уже подготовленные листы, которые размещаются между стойками каркаса и держатся за счет собственной упругости.

Для защиты утеплителя от влаги и испарений маты с обеих сторон покрываются рулонной мембраной. Изнутри дома нашивается слой пароизоляции, а с внешней стороны – гидро- и ветрозащитный материал, обладающий односторонней паропроницаемостью. Использование такого «стенового пирога» дает возможность максимально эффективно реализовать теплоизоляционные свойства базальтовой ваты. При самостоятельном утеплении постройки необходимо соблюдать тот же принцип «разбежки», что и при укладке пенопласта. Стыки матов и рулонных мембран не должны пересекаться в одной плоскости. Такой подход исключает образование мостиков холода.

Таким образом, имея подробный план здания, выполняя пошаговые инструкции по детализации работ и соблюдая указанные нюансы, строительство каркасно-щитового дома реально выполнить своими руками, при необходимости привлекая к некоторым этапам добровольных помощников. Если вы не хотите тратить свое время и силы, то вы всегда можете обратиться за помощью к профессионалам. Ознакомиться с проектами готовых каркасных домов, вы можете на этой странице.
